Produktdetails:
|
Bildumfang: | 21,5" | Betrachtungswinkel: | 89/89/89/89 (Art.) (CR≥10) |
---|---|---|---|
Bildwiederholfrequenz: | 60Hz | Protokoll: | LVDS (2 ch, 8-Bit), Anschluss, 30 Stifte |
Nominale Eingangsspannung: | Nominale Eingangsspannung | Hintergrundbeleuchtungsart: | 15S4P WLED, Stunden 30K |
Markieren: | 250 Nisse TFT LCD-Platte,21,5 Zoll TFT LCD-Platte |
Allgemeine Beschreibung

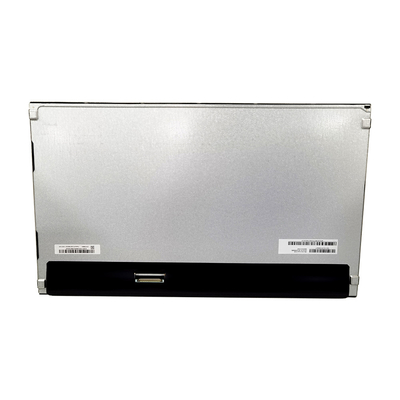

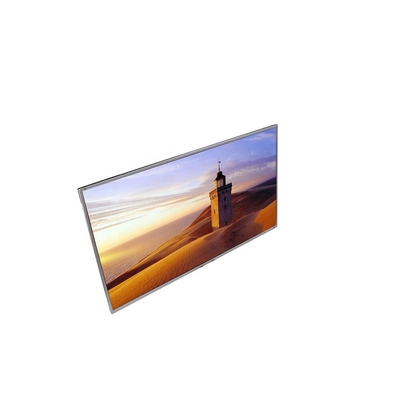

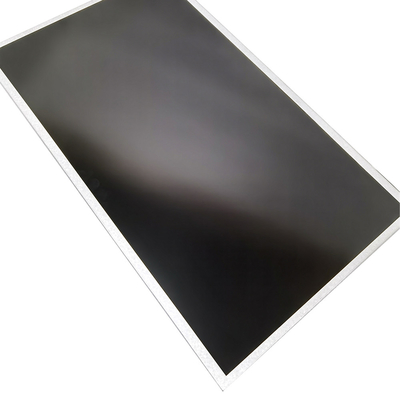

Diese Spezifikation trifft auf das 21,5 Zoll breite Farbeinsi TFT LCD-Modul T215HVN01.1 zu.
Die Anzeige stützt das volle HD - 1920 (H) x 1080 (V) Bildschirmformat und 16.7M Farben (8 Bits RGB
Dateneingabe). Die Inputschnittstelle ist Zweikanal-LVDS und dieses Modul enthält keinen Fahrer
Brett für Hintergrundbeleuchtung.
SPEZIFIKATIONEN
EINZELTEILE | Einheit | SPEZIFIKATIONEN |
Bildschirmdiagonale | [Millimeter] | 546,86 (21.53") |
Beschriftungsbereich | [Millimeter] | 476,64 (H) x 268,11 (V) |
Pixel H x V | 1920 (x3) x 1080 | |
Pixel-Neigung | [um] | 248,25 (pro eine Dreiergruppe) x248.25 |
Pixel-Anordnung | R.G.B.Vertical-Streifen | |
Anzeigemodus | VA-Modus, normalerweise schwarz | |
Weiße Helligkeit (Mitte) | [cd/m2] | 250 (Art.) |
Kontrast-Verhältnis | Art 3000.) | |
Antwortzeit | [Millisekunde] | 18ms (Art., AN/AUS) |
Leistungsaufnahme (LCD Modul- + Backligh-Einheit) |
[Watt] |
15,2 Art.) LCD-Modul ∶PDD (Art.) =3.1@ alles weiße Muster, Fv-60Hz Hintergrundbeleuchtungseinheit: PBLU (Art.) = 12.1@Is =65mA |
Gewicht | [Gramm] | 1670 |
Entwurfs-Maß | [Millimeter] | 495,6 (H) Art x 292,2 (V) x10.6 (D). |
Elektrische Schnittstelle | Zweikanal-LVDS, 8 Bits RGB-Dateneingabe | |
Stützfarbe | 16.7M Farben | |
Oberflächenbehandlung | Blendschutz, 3H | |
Temperaturspanne Funktionieren Lagerung (Verschiffen) |
[O C] [O C] |
0 bis +50 -20 bis +60 |
RoHS-Befolgung | RoHS-Befolgung | |
TCO-Befolgung | Befolgung TCOs 6,0 |
Dauerschaden tritt möglicherweise auf, wenn er die folgende Maximalleistung übersteigt
Beschreibung | Min. | Maximum. | Einheit | Anmerkung |
perating Temperatur | 0 | 50 | PC] | Anmerkung 2-1 |
Glasoberflächentemperatur (Operation) | 0 | 65 | reo | Anmerkung 2-1Function nur beurteilt |
peration Feuchtigkeit | 5 | 90 | [%RH] | Anmerkung 2-1 |
Lagertemperatur | -20 | 60 | PC] | |
Speicherfeuchtigkeit | 5 | 90 | T%RH] |
Empfohlene Betriebsbedingung
Symbol | Beschreibung | Minute | Art | Maximal | Einheit | Anmerkung |
VDD | Stromversorgungs-Eingangsspannung | 4,5 | 5 | 5,5 | [Volt] | |
IDD | Stromversorgungs-Eingangsstrom (Effektivwert) | 0,62 | 0,74 | [A] | VDD=5.0V, schwarzes Muster, Fv=6OHz | |
0,7 | 0,84 | [A] | VDD=5.0V, schwarzes Muster, Fv=75Hz | |||
PDD | VDD-Leistungsaufnahme | 3,1 | 3,7 | [Watt] | VDD=5.0V, schwarzes Muster, Fv=60Hz | |
3,5 | 4,2 | Watt] | VDD=5.0V, schwarzes Muster, Fv=75Hz | |||
IRush | Einschaltstrom | 3 | [A] | Anmerkung 3-1 | ||
VDDrp | Zulässige VDD-Brummspannung | 500 | [Millivolt] | VDD= 5.0V, schwarzes Muster, Fv=75Hz |
Die folgenden Shows das Santendiagramm des 21,5 Zoll Farbe-TFT LCD-Moduls.
Details
Zeichnungen
